كيف تعمل المناظير – أجزاء المناظير ووظيفتها

كيف تعمل المناظير

تعمل المناظير وفق مبادئ القوانين البصرية، وتحديدًا من خلال الاستفادة من خصائص الضوء وسلوكه أثناء انتقاله عبر الوسائط المختلفة. دعونا نحلل واحدًا لنرى كيف يعمل المنظار، وما هي الأجزاء الأساسية للمنظار، وكيف تعمل معًا؟

يتكون المنظار من ثلاثة أجزاء بصرية للعمل:

العينية أو العينية: للتركيز على الصورة الافتراضية المعروضة وتكبيرها

الموشورات: لتصحيح اتجاه الصورة - اقلب الصورة رأسيًا وأفقيًا

عدسة موضعيه او شيئيه: يجمع الضوء الساقط ويركزه في النقطة البؤرية، وعادة ما يكون نظام عدسة مكون من عدستين أو أكثر للتعويض عن الانحراف

شرح سهل لكيفية عمل المنظار

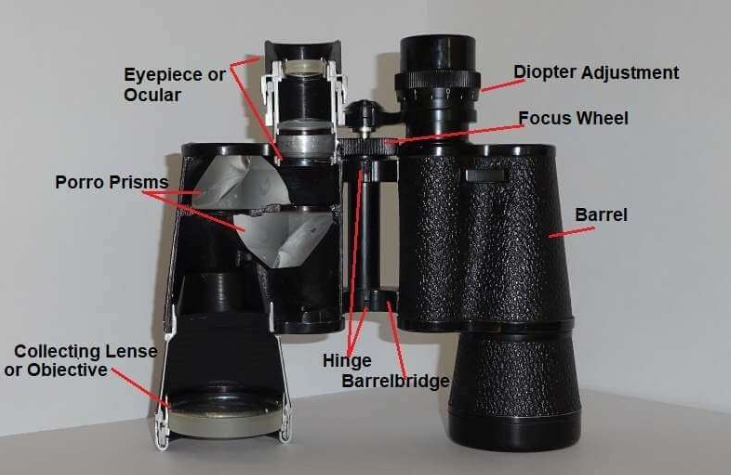

لفهم أجزاء المنظار ووظائفها، من الأفضل تفكيك المنظار وإلقاء نظرة على الأجزاء الداخلية منه. وبهذه الطريقة يمكنك رؤية التجميعات الفردية والحصول على فكرة أفضل عن كيفية عمل المنظار. هناكالنظام البصري والنظام الميكانيكيللنظر في.

الأجزاء البصرية للمنظار

يتكون المناظير من ثلاث مجموعات بصرية تعمل على انكسار الضوء وتركيزه لتكبير الجسم البعيد وجعله يبدو أقرب. هذه المكونات الأساسية الثلاثة هي العدسة الموضوعية ونظام المنشور والعدسة. دعونا نلقي نظرة فاحصة على هذه الأجزاء لفهم وظائفها وكيفية تكبير المنظار.

عدسة موضعيه او شيئيه

الموضوعيمع حجمها الكبيرعدسة جمعيقع في الطرف الأمامي أو الطرف السفلي من المنظار، اعتمادًا على كيفية نظرتك إليه. تستهدف عدسة المجموعة الشيء محل الاهتماميلتقط الضوء.

كلما كان أكبرفتحة– قطر العدسة، كلما زادت قوة جمع الضوء للمنظار، وبالتالي ظهرت الصورة أكثر سطوعًا. لهذا السبب، يختار الصيادون أو عشاق مراقبة النجوم مناظير ذات أقطار عدسة كبيرة. قد تحتوي المناظير المدمجة خفيفة الوزن والتي تعتبر رائعة للمشي لمسافات طويلة أو الاستخدام العرضي على فتحة أصغر بكثير تبلغ حوالي 25 ملم. يتم التعبير عن حجم الفتحة في الرقم الثاني من تصنيف المنظار أي. 8x42

الصورة الوسيطة الافتراضية التي تم إنشاؤها بواسطة العدسة الموضوعية مقلوبة ومعكوسة. لتصحيح ذلك، يتم استخدام المنشورات داخل المنظار.

نظام المنشور

وبدون المنشورات في المنظار، سيرى الراصد صورة مقلوبة. يصحح المنشور هذا الأمر، كما أنه يساعد في تقليل طول المنظار إلى حد ما.

الالموشوراتمصنوعة من زجاج التاج وبمثابة تصحيح المرايا. عندما يمر شعاع الضوء عبر المنشور، تقلب الانعكاسات المتعددة الصورة المقلوبة والمقلوبة التي تسقطها العدسة الموضوعية، بحيث يتمكن المراقب من رؤية صورة ذات مظهر طبيعي.

هناك نوعان رئيسيان من المنشورات المستخدمة في المناظير. هذه هي منشورات بورو وتصميمات مختلفة لمنشور السقف.

بورو المنشور

هناك نوعان من المنشورات المستخدمة في مناظير بورو المنشورية، ويتم إعدادهما بزوايا قائمة لبعضهما البعض.

تنعكس أشعة الضوء على الأسطح الداخلية وتنعكس من الأعلى إلى الأسفل في أحد المنشورين ومن اليسار إلى اليمين في المنشور الآخر.

تتمثل ميزة المناظير المزودة بنظام منشور Porro في أن تصنيع هذه المنشورات أسهل بكثير وأرخص وتتطلب مساحة صغيرة حيث يتم وضعها بجانب بعضها البعض.

غالبًا ما تكون مناظير بورو المنشورية ذات بنية أقصر من مناظير منشور السقف.

بريزم السقف

يتكون نظام المنشور هذا عادة من منشورين، أحدهما على الأقل له شكل حافة السقف.

يجب طلاء جانب واحد من الجسم الزجاجي الأساسي للتعويض عن تحول الطور للأطوال الموجية المختلفة ولتقليل تهديب اللون، وهذا يجعل منشور السقف أغلى قليلاً من منشورات بورو.

قد يتبع تصحيح الصورة في منظار منشور السقف مسار شعاع أكثر تعقيدًا مما هو عليه في منظار بورو، ولكن نتيجة قلب الصورة المقلوبة رأسًا على عقب والمعكوسة من العدسة الموضوعية هي نفسها.

تسمح مناشير السقف بمنظار مدمج أقل حجمًا وأكثر إحكاما. تعتبر المناظير المزودة بهذه الموشورات أضيق قليلاً وأكثر أناقة مقارنةً بالموديلات المزودة بمنشورات بورو ولكنها عادةً ما تكون أكثر تكلفة قليلًا نظرًا لأن الإنتاج الأكثر تفصيلاً مطلوب.

العدسات

الالعدسات، أيضا يسمىبصري، تقع في مقدمة المنظار وهما العدستين اللتين ننظر إليهما مباشرة أثناء المراقبة.

غالبًا ما تُستخدم أغطية العين (امتدادات مطاطية على برميل العين) للحفاظ على مسافة العين الصحيحة من العدسة وتوفير بعض الحماية من الضوء الشارد المزعج.

تتكون العدسة عادة من عدستين أو أكثر.

عندما يتم تركيز المنظار بشكل صحيح، فإنه يسمح للعين البشرية برؤية الصورة التي يتم عرضها بواسطة العدسة الشيئية ونظام المنشور.

الأجزاء الميكانيكية للمنظار

تعديل الديوبتر

كثير من الناس ليس لديهم نفس قوة البصر في كلتا العينين. للسماح بمراقبة خالية من التعب من خلال المنظاريجب تعويض البصر المختلفحتى تتمكن كلتا العينين من رؤية صورة مركزة.

عادة، يمكن ضبط العدسة اليمنى بشكل دقيق لتعويض الفرق الانكساري عن طريق ضبط تركيز العدسات العينية.

للضبط، أغلق عينك اليمنى وركز على كائن ما باستخدام العين اليسرى (العدسة بدون تعويض الديوبتر) عن طريق تدوير عجلة التركيز المركزية حتى تصبح الصورة حادة وواضحة. ثم اضبط حدة العدسة الثانية جيدًا بمساعدة ضبط الديوبتر.

عجلة التركيز

للحصول على صورة حادة وواضحة عند عرض الأشياء على مسافات مختلفة، من الضروري دائمًا ضبط تركيز المنظار. سيؤدي تدوير مقبض التركيز البؤري (أو عجلة التركيز البؤري) إلى دفع العدسات للخارج أو سحبها للداخل (أو إحدى عدسات العدسة فقط) بحيث تتقارب النقطة البؤرية للعدسات مع النقطة البؤرية للعدسة الموضوعية.

جسر برميل مع المفصلة

المناظير هي ببساطة تلسكوبين يتم تركيبهما بجانب بعضهما البعض. إنهم بحاجة إلى الإشارة إلى نفس الاتجاه تمامًا للسماح للمراقب برؤية من خلالهم في وقت واحد. يحمل جسر البرميلبراميل المناظير في محاذاة متوازيةلبعضها البعض بحيث يكون المحور البصري متوازيا (شعاع الضوءموازية).

تسمح لنا المفصلات التي تربط الجسر بضبط مسافة العدسات العينية وفقًا لمسافة العين الفردية للمشاهد.

برميل أو أنبوب

البرميل هو الغلاف الذي يجمع جميع الأجزاء البصرية معًا. يحمي الغلاف المكونات البصرية ويبقيها في وضع ثابت حتى لا تتغير نتيجة الصدمات الميكانيكية أو عند السقوط.

تحتوي العديد من المناظير الأفضل على موانع تسرب على شكل حرف O لمنع دخول الماء والرطوبة. في العديد من الطرازات باهظة الثمن، يتم ملء الجزء الداخلي أيضًا بغاز خامل لضمان مقاومة الماء حتى عند غمرها تحت الماء.

مسار الضوء في مناظير بورو بريزم

كيف يقوم المنشور بعكس الصورة

تظهر الصورة من الكائن المعروض أفقيًا ومقلوبًا رأسيًا

المنشور الأول يعكس الصورة عموديا

المنشور الثاني يعكس الصورة أفقيا

يتم عرض صورة صغيرة في نهاية البعد البؤري للهدف

العين تقوم بتكبير الصورة وتقديمها للعين

كيف يتم التركيز على الصورة

لتقديم صورة مركزة وحادة للمشاهد، يجب أن تتقارب النقطة البؤرية للعدسة العينية مع النقطة البؤرية للعدسة الشيئية.

كيفية حساب تكبير المناظير

يعد تكبير المنظار، والذي يشار إليه أيضًا باسم "القوة"، عامل تصنيف مهمًا يساعد في تحديد الاستخدام المقصود للأداة. ويشير إلى عدد المرات التي تظهر فيها الصورة مكبرة عند مشاهدتها من خلال المنظار مقارنة بمشاهدتها بالعين المجردة.

رقم التكبير هو حاصل قسمة البعد البؤري للعدسة والبعد البؤري للعدسة. في المثال أعلاه سيكون240 / 24 = 10

يتم التعبير عن تكبير المناظير بالرقم الأول من تصنيف المنظار، أي.8x42

عوامل التكبير الأكثر شيوعًا هي 8x و10x. عند التكبير 10x، تظهر الأشياء التي تبعد 100 متر كما لو كانت على بعد 10 أمتار.

ملخص أجزاء المناظير ووظيفتها

من المثير للاهتمام كيف تعمل المناظير، وكيف يتم تجميعها معًا بشكل أساسي من ترتيب بسيط جدًا لثلاثة أجزاء بصرية: العدسة، والموشور، والعدسة الموضوعية.

العدسة موضعيه او شيئيههي العدسة الكبيرة الموجودة في الطرف الأمامي للمنظار، وهي تواجه الجسم المُشاهد. قطر العدسة الشيئية يسمىفتحة.يحدد حجم العدسة الدقة (الحدة) ومقدار الضوء الذي يمكن جمعه. الصورة الملتقطة من الهدف معكوسة ومقلوبة.

الموشوراتتستخدم لتصحيح الصورة عندما تمر الأشعة الضوئية للصورة المقلوبة عبر المنشور، فإنها تنعكس عن الأسطح الداخلية للمنشور وتخرج كصورة عادية ذات مظهر حقيقي. أنواع المنشور هي منشورات بورو ومنشورات السقف.

الالعدسةأو بصري هو الجزء الذي ينظر إليه المستخدم. يتم تضخيم الصورة التي جمعتها العدسة الموضوعية وعرضتها في نهاية البعد البؤري لها بواسطة العدسة وعرضها على عين المشاهد.
